類型 | 品牌 | 正工數控 | 型號 | VMC-700L | |
重量 | 5000（kg） | 主電機功率 | 5.5（kw） | 界面語言 | 中文 |
主軸轉速范圍 | 10000（rpm） | 定位精度 | 0.012mm | 刀具數量 | 24 |
三軸行程(X*Y*Z) | 700*450*500mm | T型槽尺寸(寬*數量) | 5-18-100mm | 動力類型 | 電動 |
布局形式 | 立式 | 作用對象 | 刀具 | 適用行業 | 通用 |
產品類型 | 全新 | 是否庫存 | 是 | 售后服務 | 一年質保;終身服務 |
一、產品簡介與用途：
該加工中心進給軸為 X、Y、Z 三坐標控制，三軸通過伺服馬達驅動，能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾，完成鉆、銑、鏜、擴、鉸、攻絲等多種工序加工，適合于多品種、中小批量零件的生產，對復雜、高精度零件的加工更能顯示其優越性。
二、 主要結構特點：
◆三軸滑軌面采用高頻淬火處理，貼附進口耐磨片，主要精度結合面均進行精密人工鏟花，使機床低速運行時無遲滯現象；

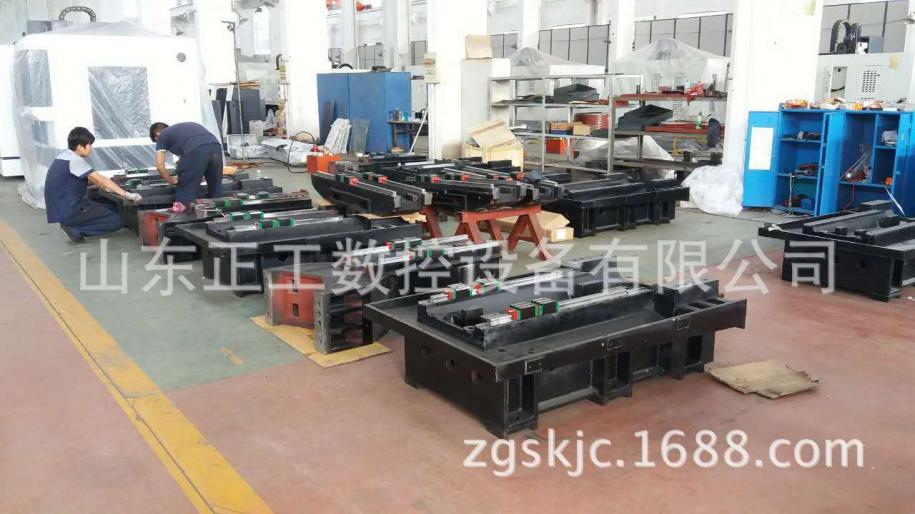

◆主結構鑄件采用高質量的米漢納鑄鐵，組織穩定，永久確保質量；
◆鑄件經由有限元分析法計算機計算分析，合理的結構強度及加強筋的搭配，提供機械之高剛性；

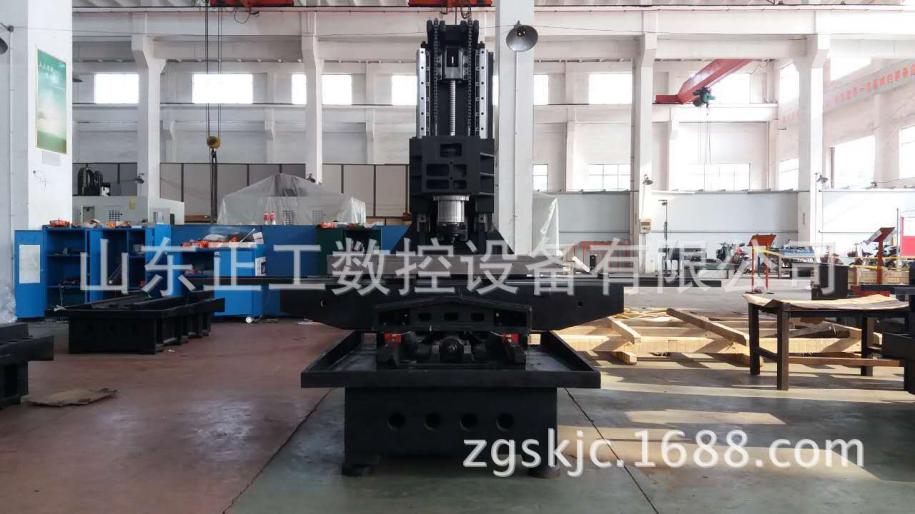

◆超寬底座及立柱均為箱型結構體，鞍座加寬加長，重荷全支撐設計，結構堅實，可確保加工時之重負荷能力；
◆主軸頭內以筋骨強化結構， 主軸頭與立柱接觸長度比率適當， 提供主軸之穩固支撐；
◆機臺配有防撞擊裝置，可吸收由工人操作失誤引起的撞擊而產生的振動，使撞擊的損害減至最低，確保原有的精度；
◆機臺采用油水分離設計， 可有效使?jié)櫥团c切削液分離， 防止切削液因混合而劣化，影響加工質量；

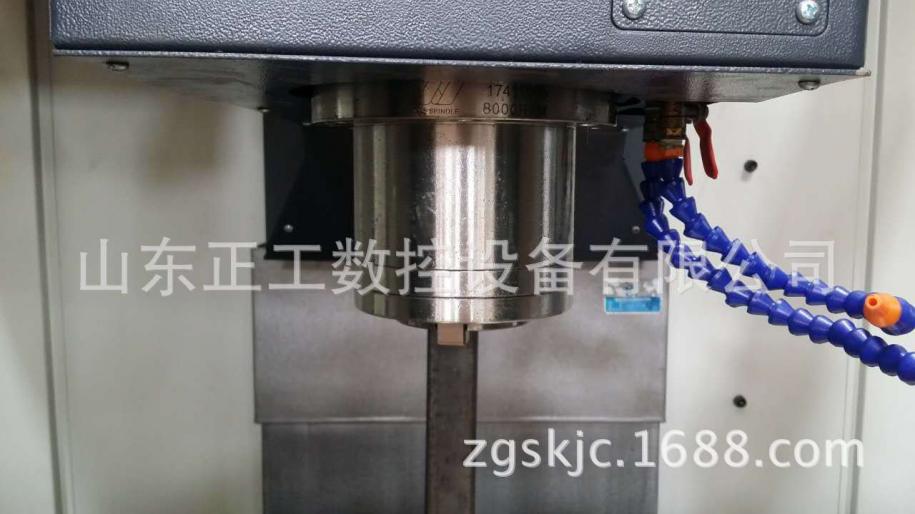

◆機臺采用臺灣高精度高剛性高精密主軸，皮帶式主軸剛性強、可靠性高，直結式主軸高速高效高精度、噪聲小、振動低，全面滿足用戶需求；

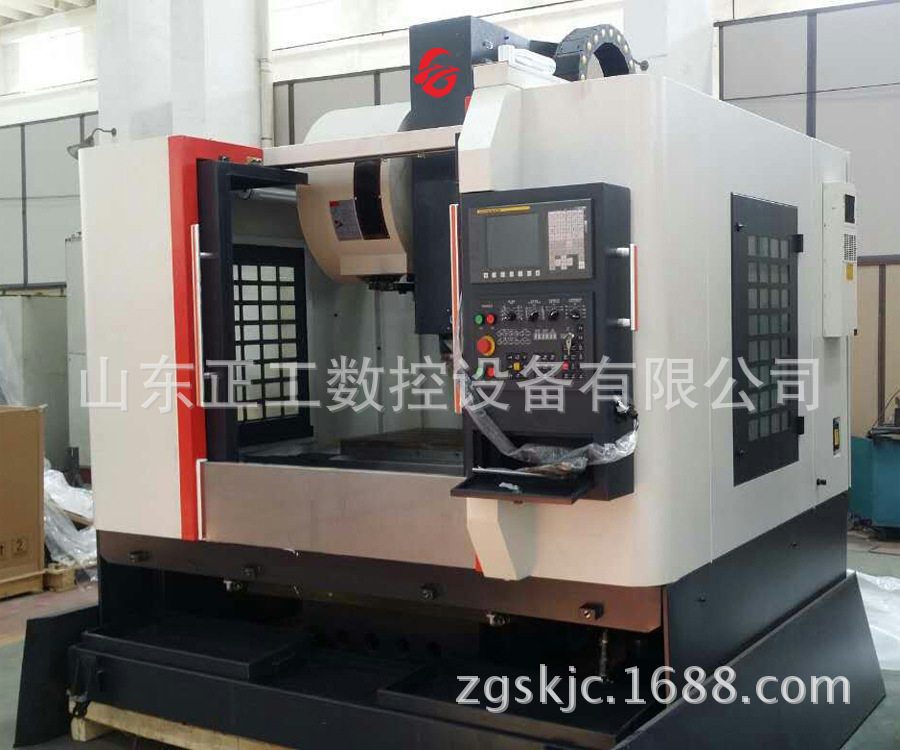

三、VMC700L立式加工中心主要技術參數
行 程 | |
X軸 | 700mm |
Y軸 | 450mm |
Z軸 | 500mm |
主軸端面至工作臺 | 120-670mm |
主軸中心至立柱導軌 | 460mm |
進 給 | |
X軸快速移動 | 12m/min |
Y軸快速移動 | 12m/min |
Z軸快速移動 | 10m/min |
切削進給 | 1-5m/min |
三軸伺服電機扭矩 | 5N.M |
工 作 臺 | |
工作臺面積 | 1000×450mm |
最大承重 | 200kg |
工作臺面距地面高度 | 約800mm |
T型槽 | 3×16×110mm |
主 軸 | |
連接方式 | 皮帶式 |
轉速 | 10000 rpm |
主軸錐孔 | BT40 |
主軸電機型號 | 5.5/7.5KW |
精 度 | |
X/Y/Z定位精度 | 0.016/0.012/0.012 |
X/Y/Z重復定位精度 | 0.016/0.012/0.012 |
其 它 | |
重量 | 約5000kg |
外形尺寸 | 約2100×2450×2300mm
|
標配價格屬于經濟型適用于做產品，做模具的客戶建議選用配置高一點的系統！
標 準 配 置：
北京凱恩帝系統、臺灣新代操作系統配國產電機、
1.臺灣健椿/臺灣普森 主軸
2.臺灣律庭/臺灣上銀 絲桿特殊定制（C3級）
3.硬軌：Y向4軌，滑動面貼塑
4.線軌：臺灣上銀 滾柱直線導軌（特殊定制 可重切削）
5.德國FAG/日本NSK軸承 （P4級）
6.臺灣圣杰斗笠式刀庫 （容量20T）
7.電器箱冷卻系統
8.自動潤滑系統
9.冷卻水泵
10.手持氣槍/手持水槍
11.XYZ三軸護罩
12.工件冷卻兩水一氣
13.三色警示燈
14.地基螺絲及墊塊
15.操作機維護使用手冊
16.RS232、CF卡與USB接口
17. 立體封閉式防護
可根據客戶要求專業設計開發，產品的配置不同價格也不同，此價格為標準配置
請買前咨詢好 確定是要硬軌還是線軌，對系統的要求，
對刀庫的要求是否要求主軸中心出水，排削器，主軸油冷機等！
