龍門加工中心是指主軸垂直于工作臺的加工中心。它主要適用于加工大型零件，是常規的數控機械加工企業不可缺少的數控加工設備之一。龍門加工中心型號有很多種，一般都會按照行程或工作臺尺寸來定義。很多客戶一般都稱呼1米龍門加工中心，2米龍門加工中心，3米龍門加工中心或4米龍門加工中心，在大一般都是大型龍門加工中心。為了讓客戶更詳細的了解龍門加工中心，我們以2米龍門加工中心為例，把該型號龍門加工中心的行程及技術參數列舉給大家供參考：

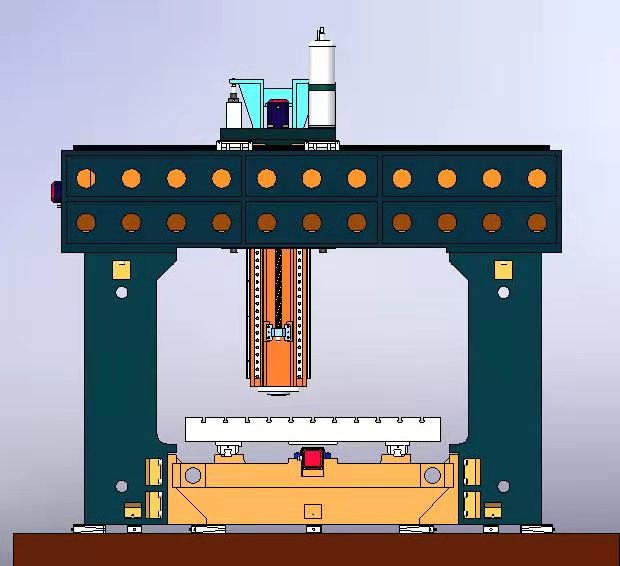

1.2米龍門加工中心機體采用獨創的三維變徑結構設計，經有限元分析，使機體結構得到優化，確保了機體的穩定可靠，又能防止機體變形，從而提高機床的使用壽命。

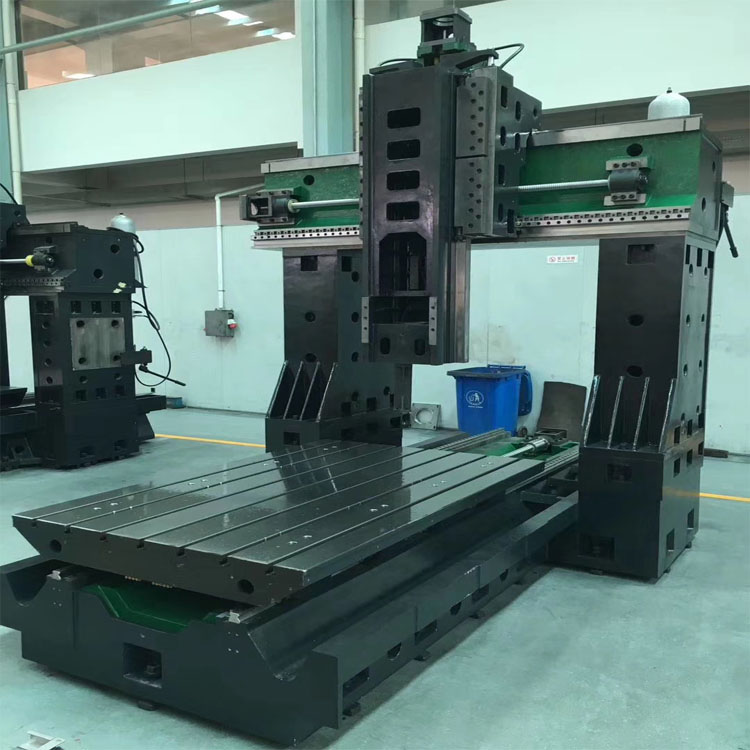

2.2米龍門加工中心底座采用蜂窩交錯式加強筋設計，底座寬度與工作臺寬度保持一致，其結構穩定性高。
3.2米龍門加工中心立柱采用45°抗沖擊設計，立柱與底座的連接部位，采用了45°的斜跨，既增加了底座與立柱的連接強度，又增加了機床在強力切削時的剛性。
2米龍門加工中心技術參數：
項目名稱 | 單位 | XK2016龍門加工中心 |
X Y Z軸行程 | mm | 2000*1800*800 |
兩立柱之間最大寬度 | mm | 1600 |
主軸端面到工件臺距離 | mm | 150-950 |
Z軸切削速度 | mm/min | 0-5000 |
工件臺規格（長*寬） | mm | 2200*1000 |
工作臺載重 | kg | 4000 |
T型槽（槽數*槽寬*槽距） | mm | 7*22*140 |
快速位移X/Y/Z | m/min | 20/20/12 |
主軸轉速范圍 | r/min | 50-6000 |
主軸錐孔 | type | BT50-150 |
圓盤式/鏈?zhǔn)降稁?kù)（數控龍門銑不含刀庫） |
| BT50-24T/32T |
主軸伺服電機 | kw | 15 |
X、Y、Z軸伺服電機 | KW | bis22/3000/bis30/3000 |
操作系統 |
| 北京凱恩帝/臺灣新代/日發那科/三菱/西門子 |
定位精度 | mm | 500/±0.02 |
重復定位精度 | mm | 500/±0.008 |
氣源壓力 | MPa | 0.8 |
電器容量 | kW | 30 |
機床輪廓尺寸（L*W*H) | mm | 7300*4600*5000 |
機床重量（約） | T | 20 |
